Охладители выпара ОВА

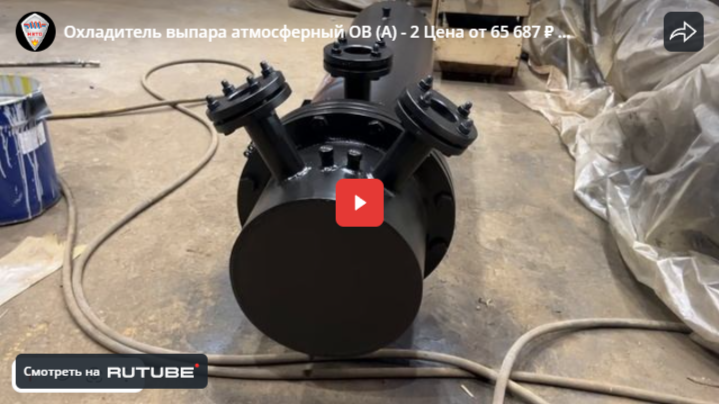

Охладитель выпара ОВА представляет собой горизонтально расположенный цилиндрический корпус с размещенной в нем трубной системой. Вода, проходящая внутри трубок, нагревается и движется в деаэрационную колонну. Одновременно с этим выпар поступает в межтрубное пространство. Здесь из него конденсируется пар. Оставшийся газ выводится в атмосферу, в деаэраторе собирается конденсат.
Охладители выпара ОВА - технические характеристики
Охладители выпара типа ОВА являются одним из составляющих базовой комплектации деаэратора. Они выполняют функции конденсации пара и сбора тепла. Представленное оборудование используется на объектах теплоснабжения, электростанциях, в тепловых установках.
Устройство

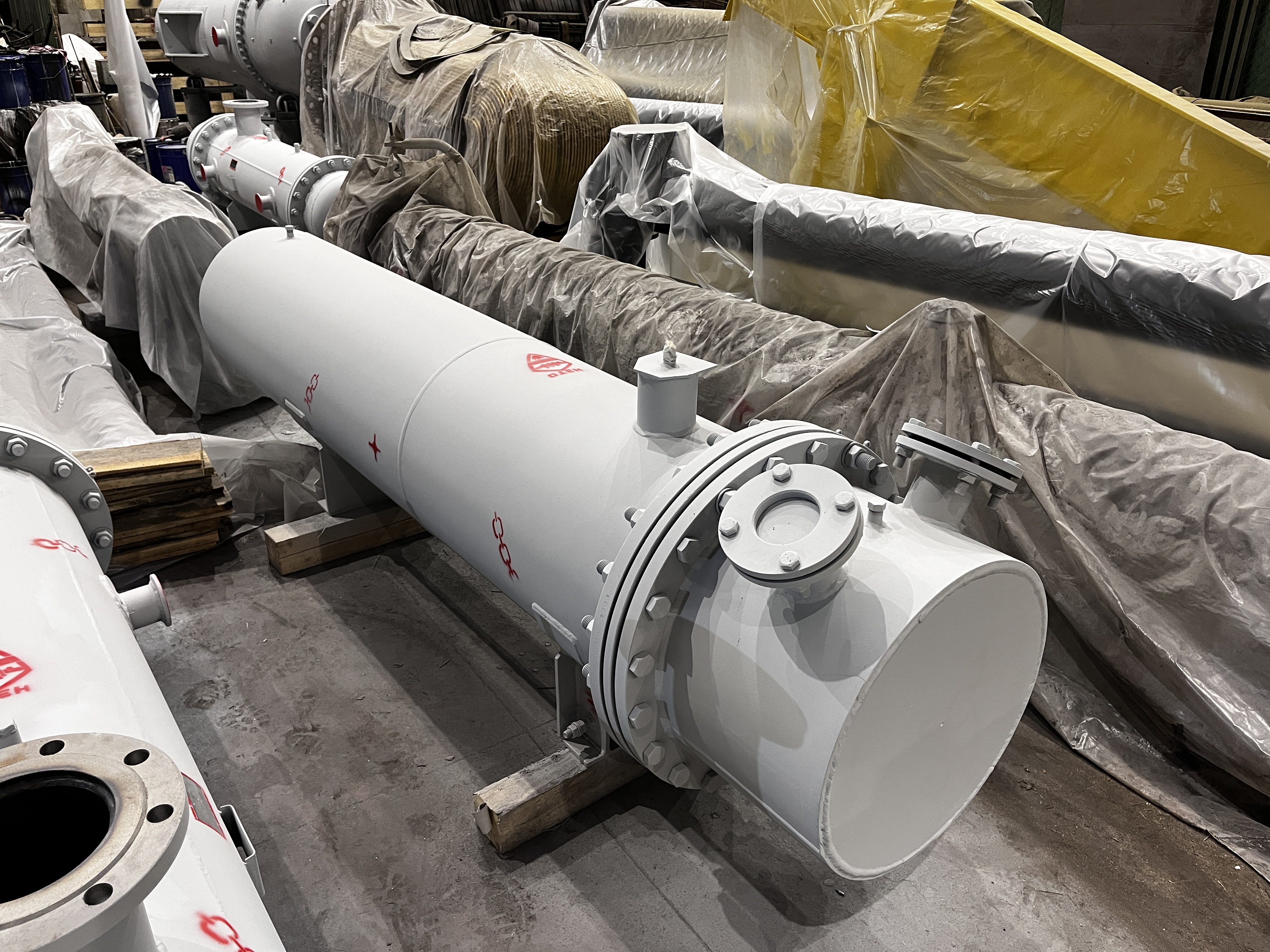

Атмосферный охладитель выпара – это трубчатый теплообменник поверхностного типа. Конструкция включает цилиндрический корпус, внутри которого установлена трубная система. Корпус изготавливается из устойчивой к коррозии стали, подковообразные трубы – из латуни. В зависимости от числа и конфигурации секций исполнение агрегата может быть одно-, двух- или четырехходовое. Корпус оснащается штуцерами и патрубками для поступления парогазовой массы и теплоносителя, а также для отвода нагретого теплоносителя и остатков отработанного пара. В комплектации присутствуют приборы для контроля в целях безопасной эксплуатации.
Принцип работы охладителей выпара ОВА
Теплообмен происходит за счет нагретой источником тепла поверхности. Установка нужна для подготовки жидкости перед подачей в деаэрационную колонну, где происходит термическая аэрация. ОВА не только подготавливает воду, но и концентрирует значительный объем пара или его смеси с газом. Поэтому нагретый пар, отведенный из деаэратора, может применяться в технологических целях.
|
Тип |
Давление рабочее, избыточное Мпа в корпусе | Давление рабочее, избыточное Мпа в трубн. Системе | площадь поверхности теплообмена, м2 | Температура, с | Давление гидроиспытания изб., Мпа в корпусе | Давление гидроиспытания изб., Мпа в трубн. Системе | Среда в корпусе | Среда в трубн. Системе | Масса охладителя (сухая), кг | Масса охладителя (рабочая), кг | |
| 0.02 | 0.4 | 24 | 104 | 0.6 | 0.6 | пар, вода | вода | 760 | 1480 | заказать | |
| 0.02 | 0.4 | 16 | 104 | 0.6 | 0.6 | пар, вода | вода | 534 | 1008 | заказать | |
| 0.02 | 0.4 | 8 | 104 | 0.6 | 0.6 | пар, вода | вода | 472 | 741 | заказать | |
| 0.02 | 0.4 | 2 | 104 | 0.6 | 0.6 | пар, вода | вода | 232 | 364 | заказать |
Охладители выпара ОВА - области применения
- Теплоэнергетика и ЖКХ
- Производственные предприятия
Доставка
Доставка во все регионы России и страны СНГ транспортными компаниями.
Самовывоз
по Московскому времени
Баррикад, дом 1, корпус 6.
Способы оплаты
денежных средств на расчетный счет предприятия.
обсуждается с заказчиками индивидуально. Ее условия зависят
от общей суммы заказа.
как постоянным, так и новым клиентам.
у наших специалистов позвонив нам на
Охладители выпара ОВА - преимущества
- Низкая стоимость, которая достигается за счёт улучшения массогабаритных характеристик, оптимизации производственных издержек и высокотехнологичности производства.
- Надёжность. НЗТО даёт гарантию на свое оборудование, а также охладитель выпара ова 2м от 1 года
- Износостойкость. Устойчивость к коррозии. Длительный срок эксплуатации – 20 лет и более.
- Высокие эксплуатационные характеристики. Низкая интенсивность накопления отложений, повышенный коэффициент теплоотдачи и пониженное гидравлическое сопротивление
- Гибкие сроки изготовления и доставки (от 1 дня)
Описание
Являясь обязательным составляющим элементом любых деаэраторов производительностью 5-50 т/ч, системы охлаждения проходят индивидуальную установку. Предназначены для отведения и утилизации максимального количества газового конденсата, образованного из парогазовой смеси.
