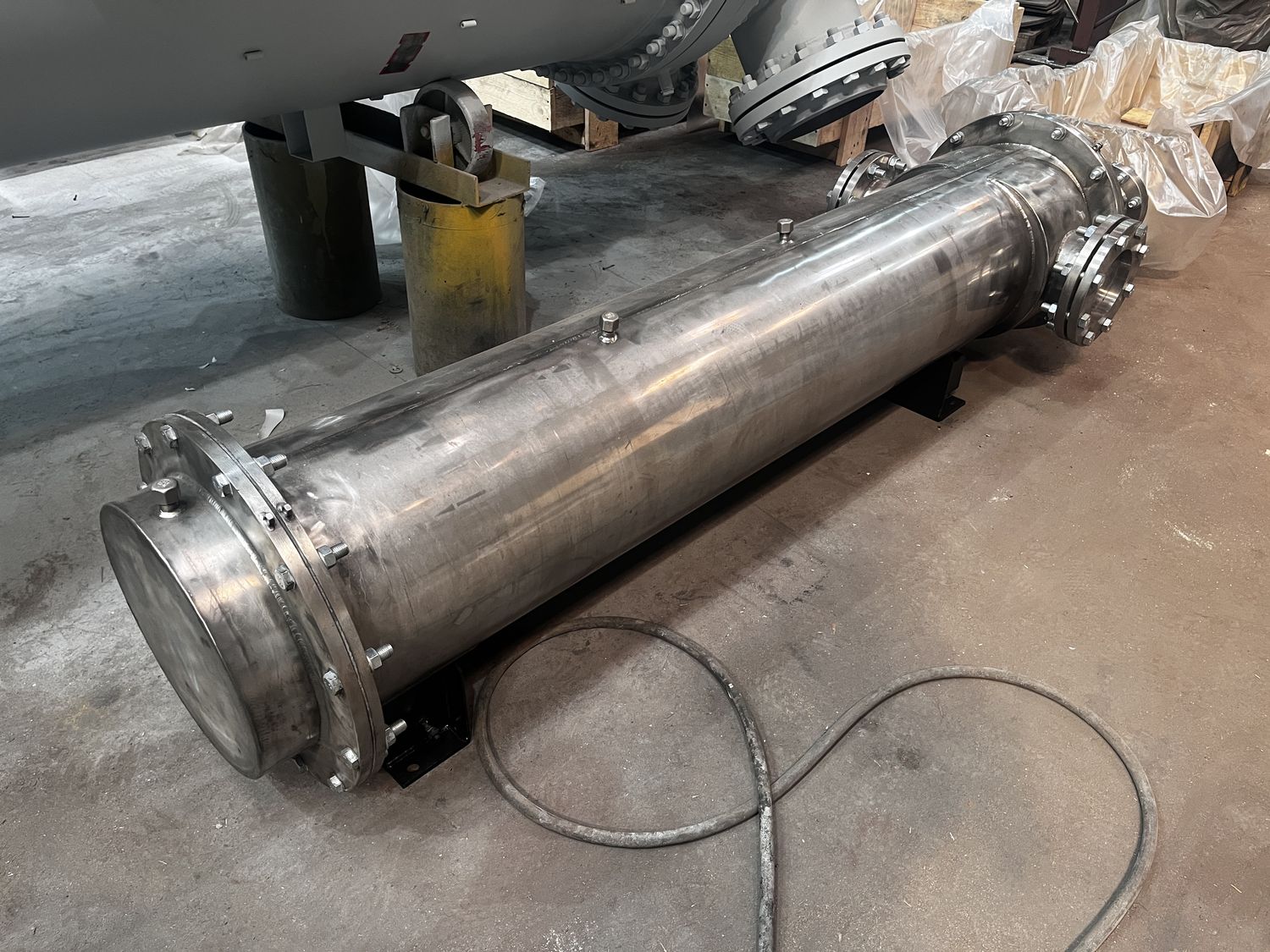

Пароводяные подогреватели ППВ-У
Под заказ
ООО «Нижегородский Завод Теплообменного Оборудования» производит и реализует пароводяные подогреватели ППВ-У – усовершенствованный тип теплообменника, обладающий улучшенными эксплуатационными характеристиками.
Оставить заявку
Пароводяные подогреватели ППВ-У - технические характеристики
| Наименование | Площадь теплообмена, м2 | Труба 12х0,8 | Труба 12х1,5 | Длина аппарата, L,мм | Кол-во трубок |
| ППВ 100.00.20.У.Р ППВ 100.00.20.У.Н.Р |
2,26 | 170 | 200 | 2310 | 30 |
| ППВ 100.00.17.У.Р ППВ 100.00.17.У.Н.Р |
1,97 | 160 | 190 | 2060 | 30 |
| ППВ 100.00.15.У.Р ППВ 100.00.15.У.Н.Р |
1,69 | 150 | 180 | 1810 | 30 |
| ППВ 100.00.12.У.Р ППВ 100.00.12.У.Н.Р |
1,41 | 140 | 170 | 1560 | 30 |
| ППВ 100.00.10.У.Р ППВ 100.00.10.У.Н.Р |
1,13 | 130 | 160 | 1310 | 30 |
| ППВ 200.00.20.У.Р ППВ 200.00.20.У.Н.Р |
4,2 | 200 | 230 | 2310 | 60 |
| ППВ 200.00.17.У.Р ППВ 200.00.17.У.Н.Р |
3,7 | 170 | 195 | 2060 | 60 |
| ППВ 200.00.15.У.Р ППВ 200.00.15.У.Н.Р |
3,2 | 160 | 185 | 1810 | 60 |
| ППВ 200.00.12.У.Р ППВ 200.00.12.У.Н.Р |
2,7 | 145 | 170 | 1560 | 60 |
| ППВ 200.00.10.У.Р ППВ 200.00.10.У.Н.Р |
2,2 | 135 | 155 | 1310 | 60 |
| ППВ 370.00.20.У.Р ППВ 370.00.20.У.Н.Р |
7,2 | 260 | 300 | 2435 | 100 |
| ППВ 370.00.17.У.Р ППВ 370.00.17.У.Н.Р |
6,3 | 250 | 290 | 2185 | 100 |
| ППВ 370.00.15.У.Р ППВ 370.00.15.У.Н.Р |
5,4 | 240 | 280 | 1935 | 100 |
| ППВ 370.00.12.У.Р ППВ 370.00.12.У.Н.Р |
4,5 | 230 | 270 | 1685 | 100 |
| ППВ 370.00.10.У.Р ППВ 370.00.10.У.Н.Р |
3,6 | 220 | 260 | 1435 | 100 |
| ППВ 500.00.20.У.Р ППВ 500.00.20.У.Н.Р |
10,4 | 280 | 325 | 2435 | 138 |
| ППВ 500.00.17.У.Р ППВ 500.00.17.У.Н.Р |
9,1 | 260 | 300 | 2185 | 138 |
| ППВ 500.00.15.У.Р ППВ 500.00.15.У.Н.Р |
7,8 | 250 | 290 | 1935 | 138 |
| ППВ 500.00.12.У.Р ППВ 500.00.12.У.Н.Р |
6,5 | 230 | 265 | 1685 | 138 |
| ППВ 500.00.10.У.Р ППВ 500.00.10.У.Н.Р |
5,2 | 210 | 245 | 1435 | 138 |
| ППВ 800.00.20.У.Р ППВ 800.00.20.У.Н.Р |
13,8 | 460 | 530 | 2400 | 184 |
| ППВ 800.00.17.У.Р ППВ 800.00.17.У.Н.Р |
12,1 | 440 | 505 | 2150 | 184 |
| ППВ 800.00.15.У.Р ППВ 800.00.15.У.Н.Р |
10,4 | 415 | 480 | 1900 | 184 |
| ППВ 800.00.12.У.Р ППВ 800.00.12.У.Н.Р |
8,6 | 395 | 455 | 1650 | 184 |
| ППВ 800.00.10.У.Р ППВ 800.00.10.У.Н.Р |
6,9 | 375 | 435 | 1400 | 184 |
| ППВ 1000.00.20.У.Р ППВ 1000.00.20.У.Н.Р |
17,8 | 480 | 2400 | 236 | |
| ППВ 1000.00.17.У.Р ППВ 1000.00.17.У.Н.Р |
15,6 | 460 | 2150 | 236 | |
| ППВ 1000.00.15.У.Р ППВ 1000.00.15.У.Н.Р |
13,3 | 440 | 1900 | 236 | |
| ППВ 1000.00.12.У.Р ППВ 1000.00.12.У.Н.Р |
11,1 | 420 | 1650 | 236 | |
| ППВ 1000.00.10.У.Р ППВ 1000.00.10.У.Н.Р |
8,8 | 400 | 1400 | 236 | |
| ППВ 1250.00.20.У.Р ППВ 1250.00.20.У.Н.Р |
25,7 | 680 | 785 | 2430 | 346 |
| ППВ 1250.00.17.У.Р ППВ 1250.00.17.У.Н.Р |
22,5 | 640 | 740 | 2180 | 346 |
| ППВ 1250.00.15.У.Р ППВ 1250.00.15.У.Н.Р |
19,3 | 600 | 690 | 1930 | 346 |
| ППВ 1250.00.12.У.Р ППВ 1250.00.12.У.Н.Р |
16,1 | 560 | 645 | 1680 | 346 |
| ППВ 1250.00.10.У.Р ППВ 1250.00.10.У.Н.Р |
12,9 | 520 | 600 | 1430 | 346 |
| ППВ 1750.00.20.У.Р ППВ 1750.00.20.У.Н.Р |
30,1 | 705 | 810 | 2430 | 400 |
| ППВ 1750.00.17.У.Р ППВ 1750.00.17.У.Н.Р |
26,3 | 660 | 760 | 2180 | 400 |
| ППВ 1750.00.15.У.Р ППВ 1750.00.15.У.Н.Р |
22,6 | 640 | 740 | 1930 | 400 |
| ППВ 1750.00.12.У.Р ППВ 1750.00.12.У.Н.Р |
18,8 | 620 | 715 | 1680 | 400 |
| ППВ 1750.00.10.У.Р ППВ 1750.00.10.У.Н.Р |
15,1 | 600 | 690 | 1430 | 400 |
| ППВ 2000.00.20.У.Р ППВ 2000.00.20.У.Н.Р |
36,7 | 1060 | 1220 | 2650 | 488 |
| ППВ 2000.00.17.У.Р ППВ 2000.00.17.У.Н.Р |
32,1 | 1000 | 1150 | 2400 | 488 |
| ППВ 2000.00.15.У.Р ППВ 2000.00.15.У.Н.Р |
27,5 | 940 | 1080 | 2150 | 488 |
| ППВ 2000.00.12.У.Р ППВ 2000.00.12.У.Н.Р |
22,9 | 890 | 1025 | 1900 | 488 |
| ППВ 2000.00.10.У.Р ППВ 2000.00.10.У.Н.Р |
18,4 | 830 | 955 | 1650 | 488 |
| ППВ 2500.00.20.У.Р ППВ 2500.00.20.У.Н.Р |
39,3 | 1085 | 1250 | 2650 | 522 |
| ППВ 2500.00.17.У.Р ППВ 2500.00.17.У.Н.Р |
34,4 | 1030 | 1185 | 2400 | 522 |
| ППВ 2500.00.15.У.Р ППВ 2500.00.15.У.Н.Р |
29,5 | 970 | 1120 | 2150 | 522 |
| ППВ 2500.00.12.У.Р ППВ 2500.00.12.У.Н.Р |
24,5 | 920 | 1060 | 1900 | 522 |
| ППВ 2500.00.10.У.Р ППВ 2500.00.10.У.Н.Р |
19,6 | 860 | 990 | 1650 | 522 |
| ППВ 3000.00.20.У.Р ППВ 3000.00.20.У.Н.Р |
51,2 | 1610 | 1860 | 2695 | 744 |
| ППВ 3000.00.17.У.Р ППВ 3000.00.17.У.Н.Р |
44,8 | 1540 | 1780 | 2445 | 744 |
| ППВ 3000.00.15.У.Р ППВ 3000.00.15.У.Н.Р |
38,4 | 1470 | 1690 | 2195 | 744 |
| ППВ 3000.00.12.У.Р ППВ 3000.00.12.У.Н.Р |
32 | 1390 | 1610 | 1945 | 744 |
| ППВ 3000.00.10.У.Р ППВ 3000.00.10.У.Н.Р |
25,6 | 1310 | 1520 | 1695 | 744 |
| ППВ 4000.00.20.У.Р ППВ 4000.00.20.У.Н.Р |
80,2 | 1750 | 2020 | 2695 | 1064 |
| ППВ 4000.00.17.У.Р ППВ 4000.00.17.У.Н.Р |
70,2 | 1670 | 1940 | 2445 | 1064 |
| ППВ 4000.00.15.У.Р ППВ 4000.00.15.У.Н.Р |
60,1 | 1560 | 1810 | 2195 | 1064 |
| ППВ 4000.00.12.У.Р ППВ 4000.00.12.У.Н.Р |
50,1 | 1480 | 1720 | 1945 | 1064 |
| ППВ 4000.00.10.У.Р ППВ 4000.00.10.У.Н.Р |
40,1 | 1370 | 1590 | 1695 | 1064 |
| ППВ 5000.00.20.У.Р ППВ 5000.00.20.У.Н.Р |
94,2 | 2040 | 2760 | 2850 | 1250 |
| ППВ 5000.00.17.У.Р ППВ 5000.00.17.У.Н.Р |
82,4 | 2340 | 2700 | 2600 | 1250 |
| ППВ 5000.00.15.У.Р ППВ 5000.00.15.У.Н.Р |
70,7 | 2170 | 2500 | 2350 | 1250 |
| ППВ 5000.00.12.У.Р ППВ 5000.00.12.У.Н.Р |
58,8 | 2050 | 2380 | 2100 | 1250 |
| ППВ 5000.00.10.У.Р ППВ 5000.00.10.У.Н.Р |
47,1 | 1940 | 2250 | 1850 | 1250 |
| ППВ 6000.00.20.У.Р ППВ 6000.00.20.У.Н.Р |
118,5 | 2550 | 2950 | 2850 | 1572 |
| ППВ 6000.00.17.У.Р ППВ 6000.00.17.У.Н.Р |
103,6 | 2410 | 2780 | 2600 | 1572 |
| ППВ 6000.00.15.У.Р ППВ 6000.00.15.У.Н.Р |
88,8 | 2280 | 2640 | 2350 | 1572 |
| ППВ 6000.00.12.У.Р ППВ 6000.00.12.У.Н.Р |
74,4 | 2140 | 2470 | 2100 | 1572 |
| ППВ 6000.00.10.У.Р ППВ 6000.00.10.У.Н.Р |
59,3 | 2000 | 2310 | 1850 | 1572 |
Оставить заявку
Пароводяные подогреватели ППВ-У - области применения
- Ресурсоснабжающие организации (ТЭЦ, ЦТП, ГЭС)
- Обслуживающие организации (ДУКи, ТСЖ, МУП ЖКХ)
- Монтажные организации и строительно-монтажные организации
- Производственные предприятия
Оставить заявку
Доставка
Доставка во все регионы России и страны СНГ транспортными компаниями.
Самовывоз
по будням с 8-00 до 16-30
по Московскому времени
по Московскому времени
г. Нижний Новгород, ул.
Баррикад, дом 1, корпус 6.
Баррикад, дом 1, корпус 6.
Способы оплаты
Только безналичный расчет путем перечисления
денежных средств на расчетный счет предприятия.
денежных средств на расчетный счет предприятия.
Предоставляем отсрочку платежа. Каждая заявка на отсрочку
обсуждается с заказчиками индивидуально. Ее условия зависят
от общей суммы заказа.
обсуждается с заказчиками индивидуально. Ее условия зависят
от общей суммы заказа.
Так же мы предоставляем скидки
как постоянным, так и новым клиентам.
как постоянным, так и новым клиентам.
Оставить заявку
Всю информацию Вы можете получить
у наших специалистов позвонив нам на
у наших специалистов позвонив нам на
+7 (800) 100-90-38
Пароводяные подогреватели ППВ-У - преимущества
- Низкая стоимость по сравнению с другими теплообменниками (достигается за счет улучшения массогабаритных характеристик, оптимизации производственных издержек и высокотехнологичности производства)
- Надежность (устойчивость к коррозии, долгий срок эксплуатации; НЗТО дает гарантию на своё оборудование до 5 лет)
- Экономичность (низкие затраты на монтаж, ремонт и обслуживание оборудования – сравнительно с пластинчатыми теплообменниками, подогревателями ПП-1 и ПП-2)
- Улучшенные эксплуатационные характеристики (повышенный коэффициент теплоотдачи, низкая интенсивность накопления отложений, пониженноегидравлическое сопротивление).
- Небольшие габариты и масса (по сравнению со старыми кожухотрубными теплообменниками позволяют уменьшить занимаемые оборудованием площади).
- Возможность использования в сложных эксплуатационных условиях (например, в щелочных водных режимах и режимах с повышенным загрязнением теплоносителя).
- Возможность объединения теплообменников в блоки для осуществления больших тепловых потоков.
- Индивидуальный подбор теплообменника под Ваши уникальные параметры.
Описание
Подогреватели ППВ-У спроектированы с учетом требований по прочности ГОСТ 14249-89 "Сосуды и аппараты. Нормы и методы расчета на прочность", ГОСТ 25859-83 "Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках", РД 26-14-88 "Сосуды и аппараты. Нормы и методы расчета на прочность. Элементы теплообменных аппаратов". Т.е. подогреватели ППВ-У, не подпадая под характеристику "Сосуды высокого давления", тем не менее изготавливаются с учетом требований Госгортехнадзора к сосудам повышенной опасности.
Пароводяной подогреватель данного типа представляет собой кожухотрубный теплообменный аппарат. Трубы теплообменника изготовлены из нержавеющей стали. Снижение массы, степени загрязнения, повышение показателей теплоотдачи достигается за счет использования профилированных теплообменных труб. Схема тока теплоносителей – реверсивная.
Оборудование имеет высокий коэффициент теплоотдачи: трубы с накаткой на внешней и внутренней поверхности, из которых состоит трубный пучок, формируют направленные в пограничный слой вихри, повышая, таким образом, интенсивность теплопередачи в 2-2,5 раза
Возможно соединение в систему теплообменников. Также подогреватель данного типа можно использовать в жестких условиях эксплуатации, таких как щелочные водные режимы с повышенным загрязнением теплоносителя.
