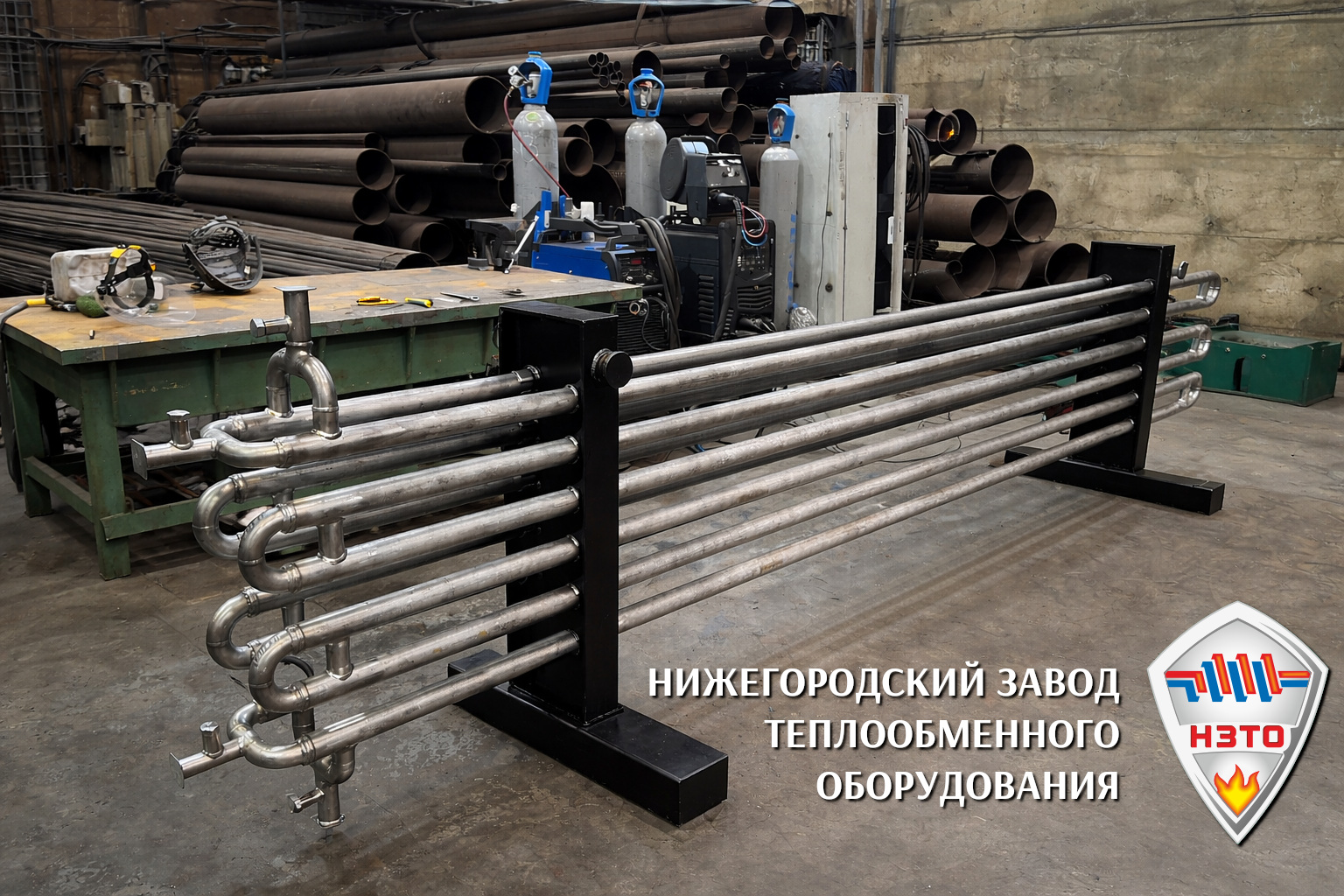

Теплообменные аппараты «труба в трубе» однопоточные неразборные типа ТТОН

Под заказ

Оставить заявку

Доставка
по всей России

Гарантия 2 года
от производителя

+7 (800) 100-90-38
Задать вопрос

Теплообменные аппараты «труба в трубе» однопоточные неразборные типа ТТОН - технические характеристики

Теплообменники ТТОН, ТТОР, ТТМ

Аппараты изготовляются однопоточные разборные типа ТТОР, однопоточные не разборные типа ТТОН, многопоточные типа ТТМ и их модификации.

Теплообменники изготавливаются следующих исполнений:

с приварными двойниками
со съемными двойниками

В теплообменниках применяются теплообменные трубы гладкие (Г), с продольным оребрением (ПР) и ошипованные (Ш).

Основные параметры теплообменников труба в трубе

Наименование параметра	Значения параметров для теплообменников типа
Наименование параметра	ТТОН	ТТОР	ТТМ
Поверхн., теплообмена гладких труб, м²	0,11—4,45	5,0—18,0	3,9—93,0
Исполнение теплообменных труб	Г; ПР*; Ш	Г	Г; ПР; Ш
Наружный диаметр теплообменных труб, мм	25; 38; 48; 57; 89; 108; 133; 159	89; 108; 133; 159	38; 48; 57
Наружный диаметр кожуховых труб, мм	57; 76; 89; 108; 133; 159; 219	133; 159; 219	89; 108
Условное давление, МПа, не более
• в трубах	1,6; 4,0; 6,3; 10,0	1,6; 4,0	1,6; 4,0*
• в кожухе	1,6; 4,0; 6,3; 10,0	1,6; 4,0	1,6; 4,0*
Температура рабочей среды, °С
• в трубах	от –30 до +300	от –30 до +400	от –30 до +400
• в кожухе	от –30 до +300	от –30 до +400	от –30 до +400
Длина теплообменных труб, мм	1500; 3000; 4500; 6000; 9000	4500; 6000; 9000	3000; 4500; 6000; 9000

* Кроме материального исполнения М5

Материалы, применяемые для изготовления сборочных единиц основных узлов и деталей теплообменников труба в трубе типов ТТОН, ТТОР, ТТМ

Группа мат., исполнения	Материалы деталей трубного пространства			Материалы деталей межтрубного пространства
Группа мат., исполнения	трубы тепло- обменные	решетки тепло- обменных труб	камера распреде- лительная первая	трубы кожуховые	решетки кожуховые трубные	камера распреде- лительная вторая	камера поворотная
М1	Сталь 20	Стали 16ГС, 09Г2С	Стали 16 ГС, 09Г2С Трубы – Сталь 20	Сталь 20	Стали 16 ГС, 09Г2С	Стали 16ГС, 09Г2С Трубы – Сталь 20	Стали 16ГС, 09Г2С Трубы – Сталь 20
М2	Стали 08Х18Н10Т, 12Х18Н10Т	Сталь 12Х18Н10Т	Двухслойная сталь 16ГС+12Х18Н10Т СтЗсп+12Х18Н10Т ГОСТ 10885		Стали 16 ГС, 09Г2С	Стали 16ГС, 09Г2С Трубы – Сталь 20	Стали 16ГС, 09Г2С Трубы – Сталь 20
М3	Стали 08Х18Н10Т, 12Х18Н10Т	—	—	Стали 08Х18Н10Т, 12Х18Н10Т	—	—	—
М4	Сталь 15Х5М	Сталь 15Х5М	Двухслойная сталь 12МХ+08Х13,	Сталь 20	Стали 16ГС, 09Г2С	Стали 16ГС,09Г2С Трубы–Сталь 20	Стали 16ГС, 09Г2С Трубы – Сталь 20
М5	Алюминий марки АМr3	Стали 16ГС, 09Г2С	Сталь 15Х5М Стали 16ГС, 09Г2С Трубы – Сталь 20		Стали 16ГС, 09Г2С	Стали 16ГС,09Г2С Трубы–Сталь 20	Стали 16ГС, 09ГС Трубы – Сталь 20
М5	Сталь 08Х22Н6Т	Сталь 08Х22Н6Т	Сталь 08Х22Н6Т	Сталь 20	Стали 16ГС, 09Г2С	Стали 16ГС, 092ГС Трубы – Сталь 20	Стали 16ГС, 09ГС Трубы – Сталь 20

Примечание:

Теплообменники типа ТТОН изготавливаются материальных исполнений М1 и М3.
Теплообменники типа ТТОР изготавливаются материальных исполнений М1, М2, М4, и М6.
Теплообменники типа ТТМ изготавливаются материальных исполнений М1, М2, М4, М и М6.
Теплообменники исполнения М4 следует применять при температурах эксплуатации свыше 300 °С и не ниже 0 °С.
Теплообменники исполнения М5 следует применять при температурах эксплуатации от –30 до 150 °С.

Теплообменные аппараты «Нижегородского Завода Теплообменного Оборудования» для нефтехимической и газовой промышленности соответствуют требованиям ГОСТ и изготавливаются после сбора точных данных и согласования всех технических вопросов.

Специалисты коммерческой и конструкторской служб подготавливают чертежи и смету на основании заполненного Вами опросного листа.

Чтобы купить теплообменник или узнать цены, звоните по телефону: +7 (800) 555-81-91 или заполните заявку на сайте.

Наши специалисты готовы предоставить полную информацию о технических характеристиках оборудования, а также оказать консультационную поддержку при выборе теплообменника, учитывая требования заказчика, а также условия эксплуатации.
