Трубы щелевые для фильтров
В НЗТО вы можете заказать трубы щелевые для фильтров. Мы предлагаем оборудование собственного производства. Каждая труба характеризуется не только доступной ценой, но и оптимальным набором эксплуатационных характеристик: диаметр, марка стали, форма и размер щелей, а также длительным сроком службы и удобством обслуживания.
Цена от: 8000 руб
Трубы щелеванные для фильтров - технические характеристики.
Описание
Щелевые трубы для фильтров — это фильтрующие распределительные элементы, применяемые в составе нижних (НРУ) и верхних (ВРУ) сборно-распределительных устройств. Они представляют собой отрезки металлических труб со специальными щелевыми отверстиями, предназначенными для равномерного распределения потоков среды и надежного удержания фильтрующей загрузки внутри промышленных фильтров.
Принцип работы
Лучи применяются в качестве сменных или модернизируемых элементов распределительных систем водоподготовительного оборудования и выполняют две основные функции в зависимости от места установки:
- В нижних распределительных устройствах (НРУ) горизонтального или копирующего типа: лучи монтируются в нижней части фильтра щелями или отверстиями вниз. В процессе работы фильтра они собирают очищенную воду по всей площади дна и направляют ее в центральный коллектор, предотвращая засорение щелевых зазоров и унос фильтрующей загрузки (ионита, антрацита, кварцевого песка).
- В верхних распределительных устройствах (ВРУ) лучевого типа: трубы устанавливаются в верхней части аппарата строго горизонтально щелями или отверстиями вверх. Они обеспечивают равномерный подвод исходной воды или регенерационного раствора, а также эффективное удаление загрязненной воды при взрыхлении фильтрующей загрузки обратным потоком.
Конструкция

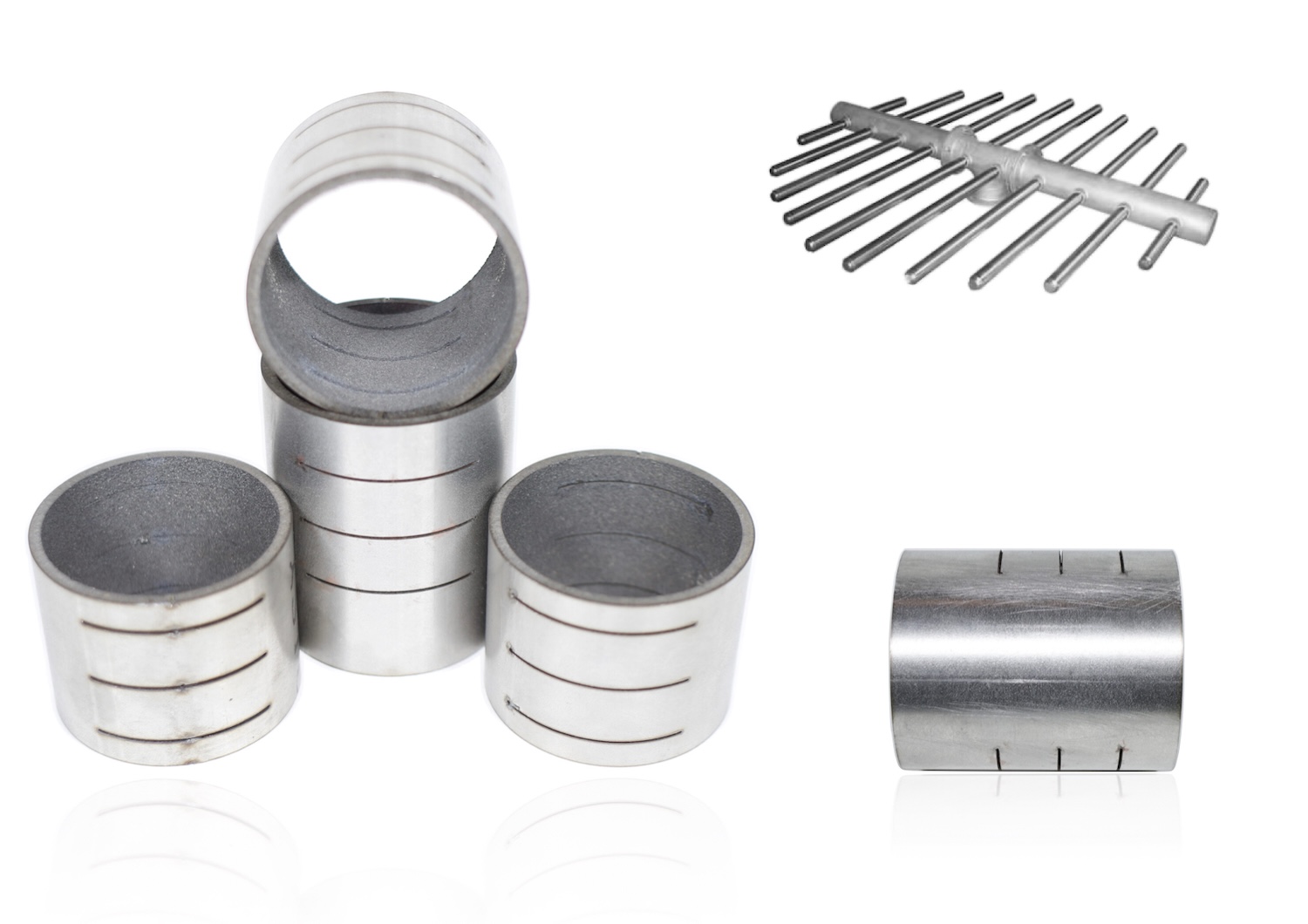

Конструкция лучей рассчитана на работу при значительных эксплуатационных нагрузках и гидроударах, обеспечивая высокую площадь фильтрации. Завод НЗТО предлагает несколько вариантов исполнения:

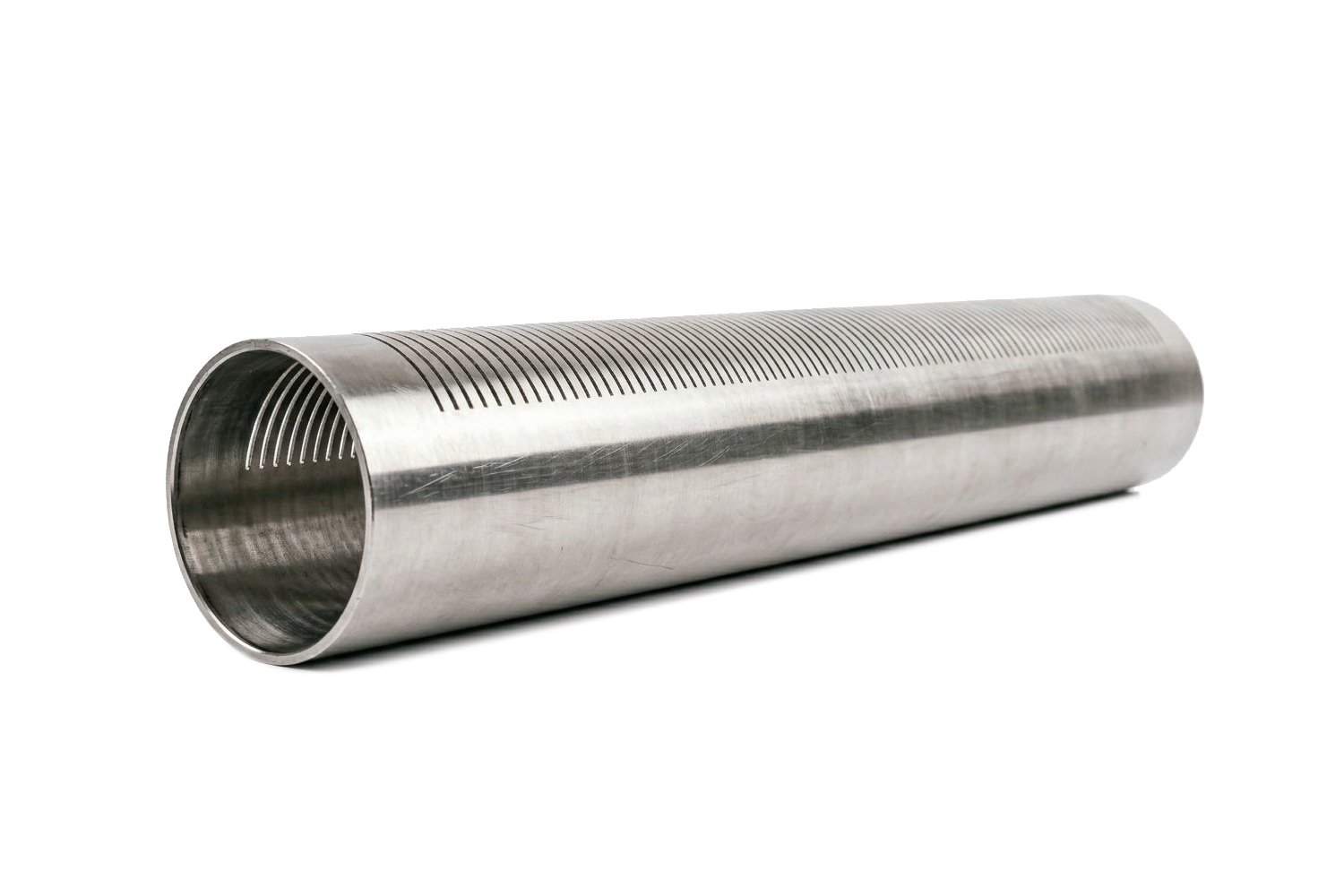

- Металлические лучи (фрезерованные или лазерной резки): изготавливаются из коррозионно-стойкой стали. Один конец луча герметично закрывается заглушкой, а второй выполняется с резьбой или под приварку к центральному коллектору. Щели V-образной формы (расширяющиеся внутрь трубы) наносятся методом точного фрезерования или лазерной прорезки.
- Лучи с щелевым желобком: нержавеющая труба имеет сквозную перфорацию по нижней образующей, которые сверху защищены приваренным щелевым желобком.
Технические характеристики
Благодаря возможностям производства параметры щелевых труб-лучей могут быть адаптированы под техническое задание заказчика:
| Параметр | Значение / характеристика |
| Материал исполнения | Сталь марок 12Х18Н10Т, 08Х18Н10Т, AISI304 |
| Диаметр луча | от 25 до 220 мм (стандартные трубные решения — 51,0 мм, 57,0 мм, 63 мм) |
| Длина луча | до 2,0–5,6 м Толщина стенки 2,0 мм |
| Ширина щелевого зазора | 0,2 мм; 0,25 мм; 0,4 мм (допуск ±0,1 мм) |
| Шаг расположения щелей | от 5 мм |
| Тип присоединения к коллектору | Сварное соединение или резьбовое |
Лучи щелевые для фильтров - области применения.
Химическая и механическая очистка воды в осветительных фильтрах типа ФОВ, а также в ионитных фильтрах типа ФИП I и II ступеней на объектах теплоэнергетики (ТЭЦ, ГРЭС, котельные) и водоканалах.Трубы щелевые для фильтров - преимущества.
- Защита от засорения: V-образная форма щелей, расширяющихся внутрь трубы, снижает вероятность застревания мелких частиц фильтрующей загрузки.
- Гидравлическая эффективность: геометрия и оптимальный шаг щелей обеспечивают низкое гидравлическое сопротивление и равномерное распределение потоков по всей площади фильтра.
- Высокая механическая прочность: конструкция из нержавеющей стали обладает высокой устойчивостью к гидроударам и перепадам давления.
- Эффективная промывка: прочность конструкции позволяет выполнять очистку фильтрующих поверхностей обратными потоками жидкости и сжатого воздуха без риска деформации щелей.
- Гибкость подбора производительности: изменение длины лучей и шага щелей позволяет адаптировать распределительное устройство под необходимую производительность фильтра.
- Долговечность: применение химически стойких материалов обеспечивает длительный срок службы оборудования и снижает затраты на обслуживание и ремонт.
