Кожухотрубный теплообменник: устройство и принцип работы

Кожухотрубные теплообменники – это аппараты, предназначенные для передачи тепла между двумя автономными потоками – горячим и холодным. Процесс теплообмена заключается в движении жидкостей в разных полостях,причем преимущественно выбирается противоточная схема движения жидкости. Во время движения жидкости горячая среда предает тепло холодной  через стенки теплообменных труб.

Кожухотрубные теплообменники появились в начале ХХ века и получили свое название из-за тонких теплообменных труб,находящихся в середине основного кожуха,причем их количество влияет на поверхность теплообмена,и,как следствие, эффективность аппарата. Их разработка была связана с потребностью в аппаратах с высоким показателем производительности и способностью работать при высоком давлении. Изначально применялись на тепловых станциях, затем – как компоненты испарителей и нагревателей в нефтепромышленности. Зачастую аппараты работали с загрязненными средами,что способствовало конструировать их так,чтобы обеспечить легкость ремонта и очистки.

С годами кожухотрубные теплообменники стали наиболее широко применяемым типом аппаратов. Это обусловлено прежде всего надежностью конструкции, большим набором вариантов исполнения для различных условий эксплуатации, в частности:

  • однофазные потоки, кипение и конденсация по горячей и холодной сторонам теплообменника с вертикальным или горизонтальным исполнением

  • диапазон давления от вакуума до высоких значений

  • в широких пределах изменяющиеся перепады давления по обеим сторонам вследствие большого разнообразия вариантов

  • удовлетворение требований по термическим напряжениям без существенного повышения стоимости аппарата

  • размеры от малых до предельно больших (5000 м2)

  • возможность применения различных материалов в соответствии с требованиями к стоимости, коррозии, температурному режиму и давлению

  • использование развитых поверхностей теплообмена как внутри труб, так и снаружи, различных интенсификаторов и т.д.

  • возможность извлечения пучка труб для очистки и ремонта

Сегодня это самые распространенные агрегаты с промышленным и бытовым назначением.

Устройство кожухотрубного теплообменника

Кожухотрубный теплообменник состоит из:

  • распределительной камеры,с патрубками входа и выхода среды;

  • кожух(корпус) теплообменника с патрубками входа и выхода среды;

  • теплообменные трубки;

  • трубные решетки;

  • задняя(разворотная) камера

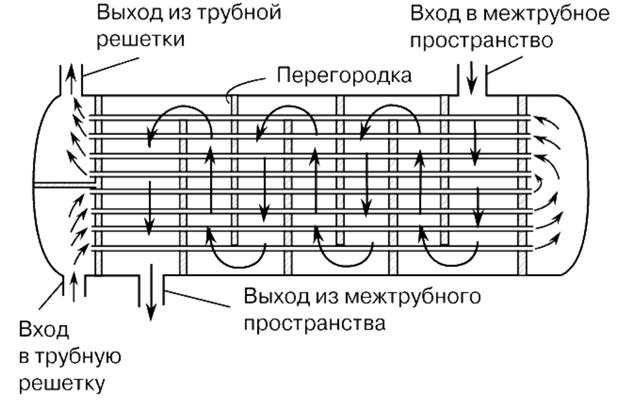

Конструкция кожухотрубчатого теплообменника:

Теплообменник дополнительно оснащается опорами, позволяющими расположить его горизонтально, и монтажными креплениями.

Принцип действия

Принцип работы кожухотрубчатого теплообменника простой. Агрегат разделяет носители, внутри устройства не происходит смешивание продуктов. Тепло передается по трубкам, которые находятся между теплоносителями. Один из них помещен внутри труб, другой подается в межтрубный участок под давлением. Энергоносители могут различаться по своему агрегатному состоянию – газообразному, парообразному или жидкостному.

Виды и типы кожухотрубных теплообменников

Диаметр теплообменников может быть в пределах 159-3000 мм, длиной-от 0,1 до десятков метров. Максимальный уровень давления – 160 кг/см2. Существуют следующие типы установок:

  1. Со встроенными трубчатыми решетками. Конструктивно предусмотрена жесткая сцепка всех составляющих частей. Эти аппараты используются преимущественно в нефте- и химической промышленности. На их долю приходится три четверти рыночного предложения. Для данного вида характерны приваренные к внутренней стороне корпуса решетки труб и прочно скрепленные с ними трубки. Такая фиксация не дает составляющим компонентам сдвигаться внутри корпуса.

  2. С температурным компенсатором. Кожухотрубный теплообменник путем продольного сжатия или с помощью особых упругих вставок в расширителях  возмещает удлинение от тепла. Устройство является полужестким.

  3.   С плавающей головкой. Таким термином называется подвижная решетка, перемещаемая по системе совместно с крышкой. Агрегат стоит дороже, но он усовершенствован и надежен.

  4. С изогнутой формой (U-образной). В конструкции два конца приварены к одной решетке с поворотом на 180 градусов и радиусом от 4 диаметров трубы, благодаря чему кожухотрубные теплообменники имеют свободно удлиняющиеся трубы.

  5. С комбинированным наполнением. Оборудованы компенсатором и встроенной плавающей головкой.

Исходя из направления передвижения, агрегаты делятся на виды:

  1. Одноточные.

  2. Противоточные.

  3. Перекресточные.

Аппараты бывают одноходовые и многоходовые. В первом варианте наполнитель перемещается по короткой траектории, пример – водонагреватель ВВП, применяемый в отопительных системах. Он подходит для зон, где не принципиальна величина теплообмена (разница температур окружающей среды и теплоносителя минимальна). Второй вид оснащен поперечными или продольными перегородками, обеспечивающими перенаправление потоков носителя. Многоходовые устройства используются в местах, где важна высокая скорость теплообмена.

Эксплуатационные характеристики

К достоинствам трубчатоготеплообменника можно отнести отличный показатель эксплуатационного срока. Для долгой и стабильной службы устройства требуется своевременно проводить техобслуживание. Как правило, трубы агрегата заполняют нефильтрованной жидкостью, что приводит к их закупорке и нарушает работу всей системы. Трубки требуется прочищать, а остальные элементы – промывать.

Если необходим ремонт, обязательным этапом идет диагностика. В процессе выявляются ключевые проблемы. Наиболее уязвимая часть агрегата – трубы, они чаще всего подвержены повреждениям.

Преимущества :

  • повышенная стойкость к гидроударам, что выгодно отличает устройства от аналогов;

  • способность функционировать в условиях, далеких от идеальных, с использованием сильно загрязненных веществ;

  • простота эксплуатации, механическая чистка и техническое обслуживание не представляют трудностей для персонала;

  • хорошая ремонтопригодность.

Последнее качество особенно ценно, если сравнивать кожухотрубчатый аппарат с пластинчатым. Пластинчатые установки имеют в конструкции сложные прокладки и чаще подвержены засорению ввиду небольшого поперечного сечения проточных каналов. После каждой чистки аппарата уплотнения меняют, что выходит довольно дорого. Форма прокладок кожухотрубных теплообменников более простая, это облегчает замену. По количеству их нужно меньше.

Кроме того, пластинчатые варианты не пригодны к применению в зонах с жесткой водой или там, где не исключены механические частицы. Кожухотрубные изделия не настолько требовательны, они могут работать даже с морской водой и агрессивными жидкостями.

Недостатки :

  • низкий, по аналогии с пластинчатыми, коэффициент полезного действия. На этот показатель влияет меньшая площадь теплопередающей поверхности;

  • большие габариты. Из-за этого цена аппарата выше, равно как и расходы на его эксплуатацию;

  • теплоотдача сильно зависима от скорости движения жидкости.

Несмотря на перечисленные недостатки, кожухотрубные теплообменники прочно заняли свое место на рынке. Они все так же популярны и пользуются повышенным спросом.

Область применения

Основные потребители кожухотрубных теплообменников с бытовой точки зрения – жилищно-коммунальные хозяйства. Они применяют агрегаты в составе инженерных сетей. Широко используют изделия теплосети для поставки в жилые дома горячей воды. Если есть возможность, имеет смысл сделать индивидуальный тепловой пункт, он значительно эффективнее, чем централизованная магистраль.

Кожухотрубные устройства нашли применение в нефтедобывающей отрасли, химической и газовой промышленности,в сфере теплоэнергетики. Не обошли их своим вниманием пивное и пищевое производство. Но больше всего востребованы теплообменники в как конденсаторы, утилизаторы тепла отработанных газов и подогреватели.

ООО «НЗТО» выпускает изделия, которые характеризуются малой чувствительностью к перепадам температур и давления, не имеют ограничений по рабочим средам. Мы изготавливаем продукцию заданных размеров, горизонтальной или вертикальной ориентации, разных диапазонов рабочего давления и материалов.
