Водоводяные подогреватели: устройство и принцип работы

Водоводяные подогреватели широко используются в пищевой и химической промышленности, жилищно-коммунальном хозяйстве с целью подогрева воды или другой жидкости, в системах отопления и горячего водоснабжения, в которых теплоносителем является горячая вода, получаемая от промышленных или поступающая от тепловых магистралей ТЭЦ.

Подогреватели допускается эксплуатировать и в других системах, задачи которых в охлаждении или нагреве жидкости. При этом параметры сред не должны превышать регламентированных значений условий применения аппаратов.

Устройство водоводяных подогревателей ВВП

Секционные подогреватели состоят из кожухотрубных секций, соединённых в блоки заданной теплопроизводительности с помощью соединительных калачей. Каждая секция представляет собой неразборный блок, состоящий из корпуса, трубных досок, теплообменных труб. Корпуса секций подогревателей выполняются из стальных труб и соединяются между собой штуцерами. Соединение секций в блоки с разным числом однотипных секций в зависимости от поверхности теплообмена,режима работы и температурного графика позволяет удовлетворить практически любые нужды производства.

В подогревателях вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.

Диаметр внешнего кожуха и количество внутренних трубок подбираются, исходя из заданных заказчиком параметров. Конструкторы и инженеры ООО «НЗТО» произведут расчетные операции и порекомендуют наиболее подходящую модель водоводянного теплообменника ВВП по доступной цене. Продукция обеспечивается гарантией качества.

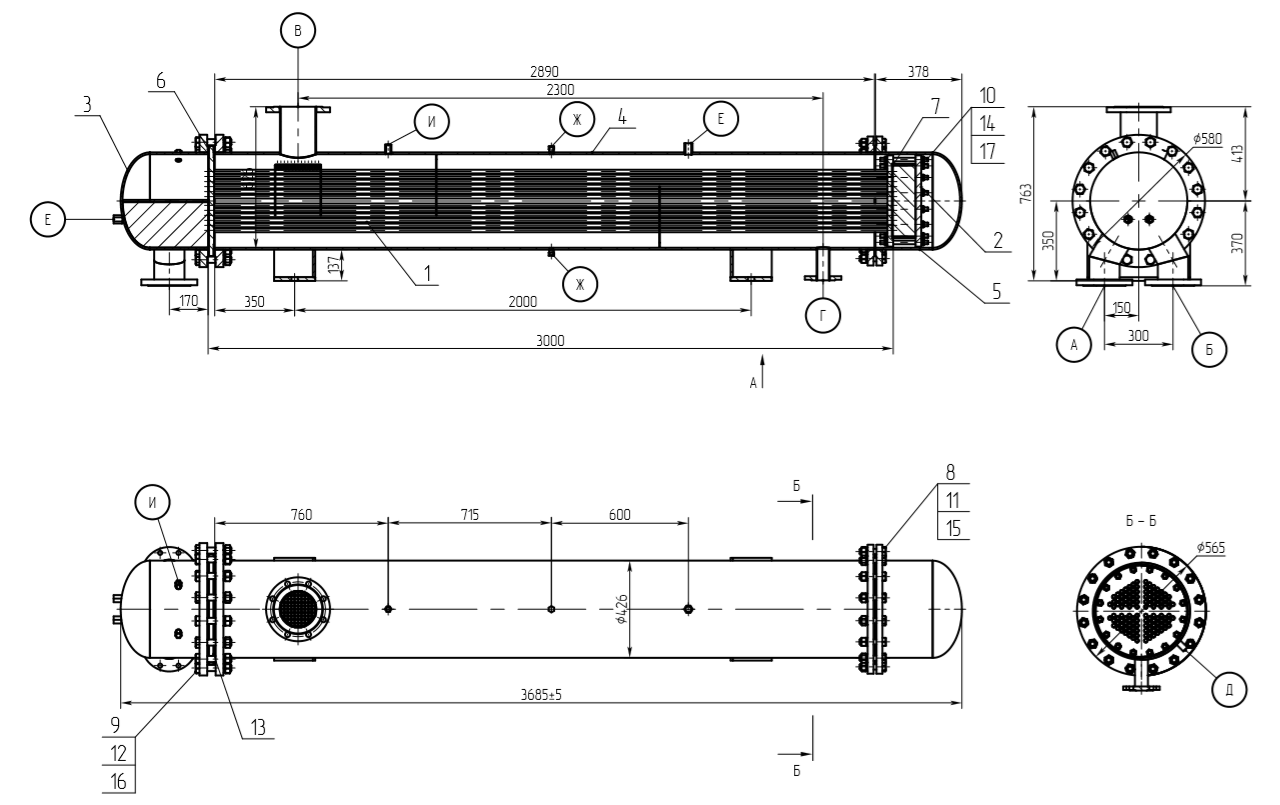

Чертеж устройства:

Принцип работы водоводяного подогревателя ВВП

Действие теплообменной установки основано на движении двух водяных потоков: греющего и нагреваемого. Горячая среда является продуктом котельных и тепловых магистралей водоснабжения, доставляется в межтрубное пространство теплообменника ВВП. Нагреваемая среда – холодный носитель, перемещающийся по внутренним трубам более мелкого диаметра противоточным образом, то есть навстречу горячему носителю.

Работа аппарата будет стабильной и надежной, если проводить регулярные проверки его состояния и вспомогательных элементов. Эффективная деятельность технической службы зависит от применения дополнительных приборов, таких как контрольно-измерительное и предохранительное оборудование. Его можно добавить в базовый комплект кожухотрубного водоводяного подогревателя по желанию заказчика.

Виды и типы

Водоводяные секционные теплообменники ВВП классифицируются по видам в зависимости от конструктивных особенностей:

Кожухотрубные. Эти устройства очень распространены ввиду удобной для использования схемы строения и способности выдерживать большие тепловые нагрузки.
Пластинчатые. Представляют собой соединенные между собой гофрированные компоненты из металла – латуни, меди, стали. Это теплопередающие стенки, препятствующие смешиванию жидкостных масс.

Кожухотрубный теплообменник бывает нескольких типов в зависимости от направления движения теплоносителя в ВВП ГВС:

Горизонтальный. Небольшой по высоте, он более комфортен в обслуживании, но требует обширной площади для размещения.
Вертикальный. Имеет компактные размеры в ширину,но требователен к высоте, рационален для использования при невысоких скоростях носителей.

Есть также теплообменные аппараты особого вида – скоростные. Такой теплообменник типа ВВП отличается от аналогов высокой скоростью нагрева, получаемой за счет направления в трубы меньшего объема водной среды, а в межтрубное пространство – большего. Показатель коэффициента теплопередачи при этом не снижается.

Особенности эксплуатации и технические характеристики подогревателей ВВП

Устройства монтируются наземным способом, внутри помещений с температурой, не опускающейся ниже 0. Если применение планируется под открытым небом, водоподогреватель должен иметь защиту от повреждений механического характера, атмосферных явлений, кислотных и аммиачных испарений, котельного дыма. Поверхность, на которой устанавливается аппарат, обязательно проверяется на водонепроницаемость (следует исключить скопление осадков и грунтовых вод). Соблюдая условия эксплуатации, можно рассчитывать на то, что водоводяной подогреватель прослужит 25 лет.

Технические характеристики:

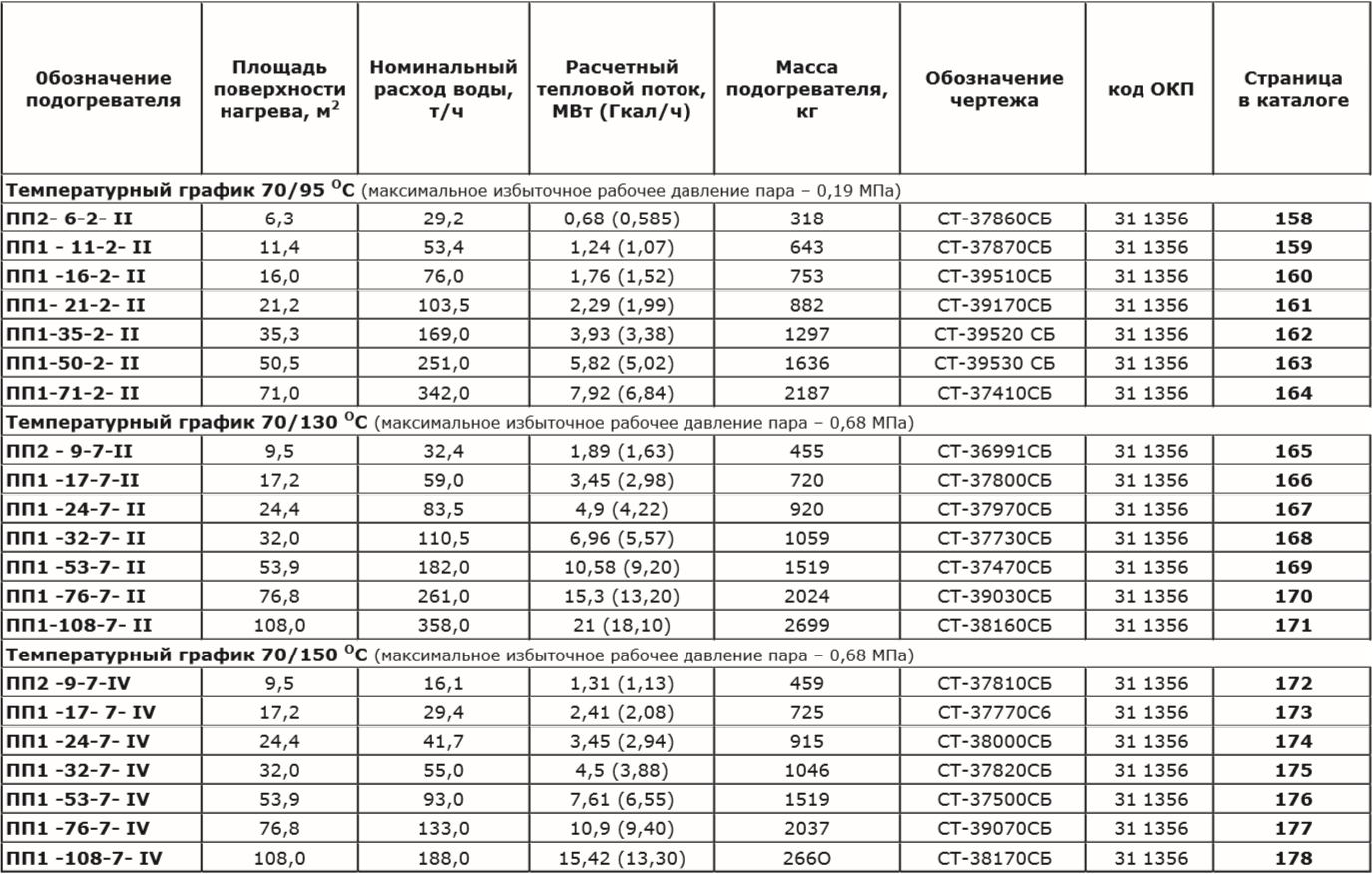

В таблице представлены стандартные параметры. Они могут различаться при индивидуальном производстве.

Преимущества и недостатки

Часто возникает ситуация, когда нужно выбирать, приобретать кожухотрубные или искать другие водоводяные подогреватели. Рассмотрим характеристики:

Передающие способности. Уровень теплопередачи не хуже, чем у того же пластинчатого аппарата.
Срок службы. Массивные кожухотрубные водоводяные подогреватели – это надежные и долговечные установки, работающие в среднем несколько десятков лет. Современные кожухотрубчатые теплообменные аппараты модернизированы, кроме того, они более пригодны к ремонту. Их основное достоинство – устойчивость к гидроударам. Большинство аналогичных устройств таким качеством похвастаться не могут.
Сервисное обслуживание. Не существует техники, которая не нуждалась бы в периодическом ремонте. Выбирая оборудование, нельзя обойти вниманием эту важную сторону его применения. Например, основная проблема пластинчатых водоводяных теплообменников заключается в прокладках, но это еще не все. В отличие от кожухотрубных, они не могут работать с нефильтрованной, насыщенной механическими частицами жидкостью, морской водой и быстро выходят из строя. Их ремонт приводит к простою системы, обходится в значительную сумму. Кожухотрубные аналоги не так требовательны к среде, поэтому вы не скоро столкнетесь с необходимостью в ремонте.

Единственный относительный недостаток некоторых видов кожухотрубных подогревателей – размеры. Для таких агрегатов необходимо заранее предусмотреть достаточную площадь.

Область применения

Водоводяные теплообменники ВВП предназначаются для передачи тепловой энергии от горячего теплоносителя греющего контура к обогреваемому, входящему в системуотопления или горячеговодоснабжения. Горячая среда перемещается в греющий контур от автономного теплоисточника. Это может быть централизованная магистраль, котел низкого давления в отдельно стоящей котельной. Водоводяной секционный теплообменник также востребован в качестве утилизатора в системах вторичного тепла энергоустановок газопоршневого или газотурбинного типов. С его помощью можно нагревать воду технологического назначения и остужать ее.
